جعبه تقسيم

جعبه تقسيم برق

جعبه تقسیم یا جعبه اتصالی بخش اساسی و طیف گسترده ایی از جعبه های برقی گیج کننده است؛ اما برای انتخاب در خرید بسیاری از جعبه های فلزی و پلاستیکی وجود دارد. یک سيستم سيم کشي برق برای ساختمانها، منازل در مراکز خانگي و فروشگاه ها و مراکز تجاری ازاجزای مهم و بطور يکسان بشمار میرود و هدف از استفاده اين جعبه های تقسیم برق و دانستن تفاوتها در خريد جعبه هاي برق  صحيح بسيار مهم از نظر مواد، شکل و اندازه است .

به دلیل اتصال مستقیم لوله فولادی برق یا لوله گالوانیزه برق  یا متصل شدن اتصالات از قبیل گلند مستقیم لوله های خرطومی فلزی برق (لوله فلکسیبل)، براس بوش، کانکتور(گلند اب بندی فلکسیبل)گلند زانویی، گلند ضد انفجار، زانویی لوله گالوانیزه برق، گلند پلاستیکی و غیره در چهار طرف جعبه تقسیم بعد سوراخ کاری برای سهولت و سرعت بخشیدن در نصب رزوه یا دنده میشود که بعد از اتصال موارد فوق، از ورود گرد و غبار و نفوذ اب و ورود حشرات و جانوران جلوگیری  شود.

* باید این نکته را در نظر گرفت که جعبه های تقسیم الومینیوم ضد انفجار که دارای ( ای ، پی ) یا ای پی دار (ای پی 65، 66، 67، 68) هستن و سوراخی برای نصب لوله گالوانیزه برق و کلیه اتصالات مرتبط را دارا نیستند و با توجه به موقعیت مکانی سیستم سیم کشی و کابل کشی و در نظر گرفتن احتیاجات منطقه محل نصب میتوانند روی دیواره جانبی جعبه تقسیم ای پی دار برق دار با دستگاه گرد بر به اندازه و تعداد دلخواه سوراخ کاری را انجام داد تا بتوان لوله برق، سیم و کابل و کلیه اتصالات مرتبط را نصب نمود *

انواع جعبه تقسیم برق ساختمان

• فلزی
• چدنی
• پلاستیکی

در برخی از موارد جعبه تقسیم را علاوه بر دیوار و سقف به روی سینی کابل نیز نصب میکنند. جعبه تقسیم الومینومی سینی کابل ایرانیان، اگر می خواهید یک محفظه آلومینیومی برای اینکه ضد آب باشد و برای استفاده در فضای باز مناسب باشد باید یکی از مواردی را که حاوی واشر است انتخاب کنید محفظه هاي آلومينيومی (دایکست) از الیاژ آلومینیوم، آلومینیوم 12 درجه که الیاژ دقیق است ساخته شده اين آلومينيوم مناسب ترين درجه آلومينيوم براي حداکثر مقاومت در برابر خوردگي به ويژه در جوهاي حاوي نمک و اسیدی است روشهاي محافظ اضافي مانند آلوكروم، آنودايزينگ و رنگ آميزي اپوکسي پلي استر خاصيت ضد خوردگي محفظه را بيشتر مي كند. جعبه تقسیم آلومینیومی در ابعاد مختلف تولید و ساخته میشود ارتفاع این جعبه ها بالای 5 سانتیمتر و تا حدود 18 سانتیمتر میرسد. درب جعبه تقسیم از الیاژ الومینیوم است  و با پیچ الن به روی جعبه متصل میشود واشر سيليکون که مابین جعبه و درب قرار میگیرد درجه حرارت گرما و سرما را کنترل میکند و به ان خاصیت ضد آب یا ( واتر پروف ) می بخشد.

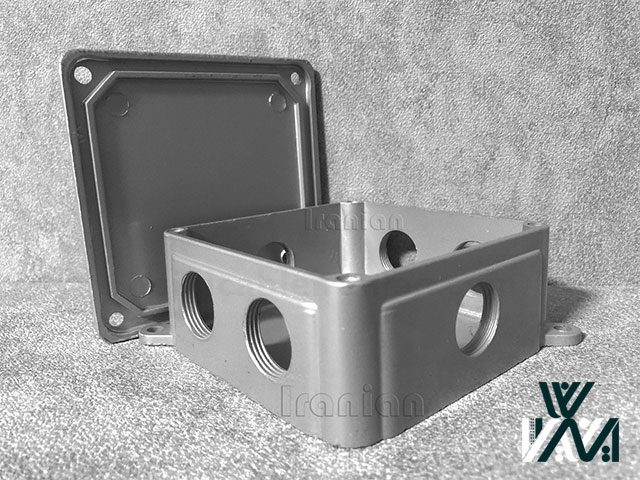

جعبه تقسیم چدنی سینی کابل ایرانیان در یک سیستم لوله کشی برق برای اتصال بین لوله های گالوانیزه برق (سرد، فابریک، گرم، مشکی ) و تمامی اتصالات لوله فولادی حتی لوله فلکسیبل برق روکشدار (لوله انعطاف پذیر) مرتبط نقش بسزایی دارد و در طول مسیر این مجرا در بعضی نقاط که سیم و کابل عبوری برای اتصال و پیوند دادن بهم و یا انشعاب گیری و یا نصب انواع ترمینال از جعبه تقسیم چدنی استفاده میشود و به دلیل اینکه سوراخ های رزوه شده در دیواره جعبه تقسیم با لوله گالوانیزه، لوله فلکسیبل و اتصالات مرتبط انها از نظر سایز بندی برابرند در نتیجه کاربرد بسیاری در کنار هم و در یک سیستم لوله کشی برق دارند. جعبه تقسیم چدنی مربع شکل است البته از نوع گرد و هشت ضلعی شکل ان نیز استفاده میشود ولی مدتی است به دلیل کاهش تقاضا در بازار لاله زار از طرف خریداران و مشتریان خیلی کم مصرف شده مزیت دیگری که جعبه تقسیم چدنی مربع شکل نسبت به دایره ای شکل ان دارد این استکه داخل جعبه تقسیم فضای بیشتری برای نصب ترمینال و متصل کردن سیم و کابل جهت انشعاب گیری وجود دارد. جعبه تقسیم گرد و هشت ضلعی معمولا برای وسایل نوپردازییا برای نصب پنکه سقفی استفاده می شود، اما همه جعبه هاي گرد و هشت ضلعی  ممکن نيست برای این منظور قابل مصرف باشد .

جعبه تقسیم پلاستیکی سینی کابل ایرانیان در یک سیستم سیم کشی سبک و کم خطر در ساختمان ها، خانه ها و اتاق سرور فضاهایی که دارای دوربین مدار بسته و غیره مورد استفاده هستن. مجرا انعطاف پذیر ( لوله فلکسیبل ) توسط گلند پلاستیکی به جعبه تقسیم پلاستیکی متصل میشود از نظر شکل به صورت مربع و مستطیل است و دارای ابعاد متنوعی است سایز 10*10 و 15*10 بیشتر استفاده میشود. جعبه های تقسیم پلاستیکی اغلب در رنگ های سفید و سیاه می باشد و مابین درب و جعبه تقسیم واشر قرار میگیرد و در چهار گوشه درب جعبه تقسیم پلاستیکی سوراخ پیچ خور برای متصل شدن به جعبه تقسیم طراحی شده .

محصولات دیگر ما: سینی کابل

 مشخصات و لیست قیمت جعبه تقسیم

جعبه تقسیم چدنی  و ریخته گری در ابعاد :

5*10*10 سانتیمتر

5*15*15 سانتیمتر

 5*20*20 سانتیمتر

9*20*20 سانتیمتر

مصرف بیشتری در یک سیستم لوله کشی برق را دارا هستن چهار طرف بدنه جعبه تقسیم جمعا 6 سوراخ رزوه شده وجود دارد که دیواره های روبروی هم هر کدام 2 سورخ و دیواره دیگر روبروی هم هر کدام 1 سوراخ  رزوه شده است. سایز سوراخ های رزوه یا دنده شده روی جعبه تقسیم چدنی

Pg 13/5

Pg 16

Pg 21

Pg 29

برای نصب جعبه های تقسیم چدنی روی دیوار یا روی سقف در کف این باکس هادر دو گوشه سوراخ ریزی برای عبور دادن پیچ در جهت نصب ان روی دیوار تعبیه شده درب جعبه تقسیم چدنی هم با پیچ به راحتی به روی جعبه تقسیم متصل میشود و کاملا سفت و محکم از محتویات داخل جعبه تقسیم محافظت و بصورت  روکار کاربرد دارد .

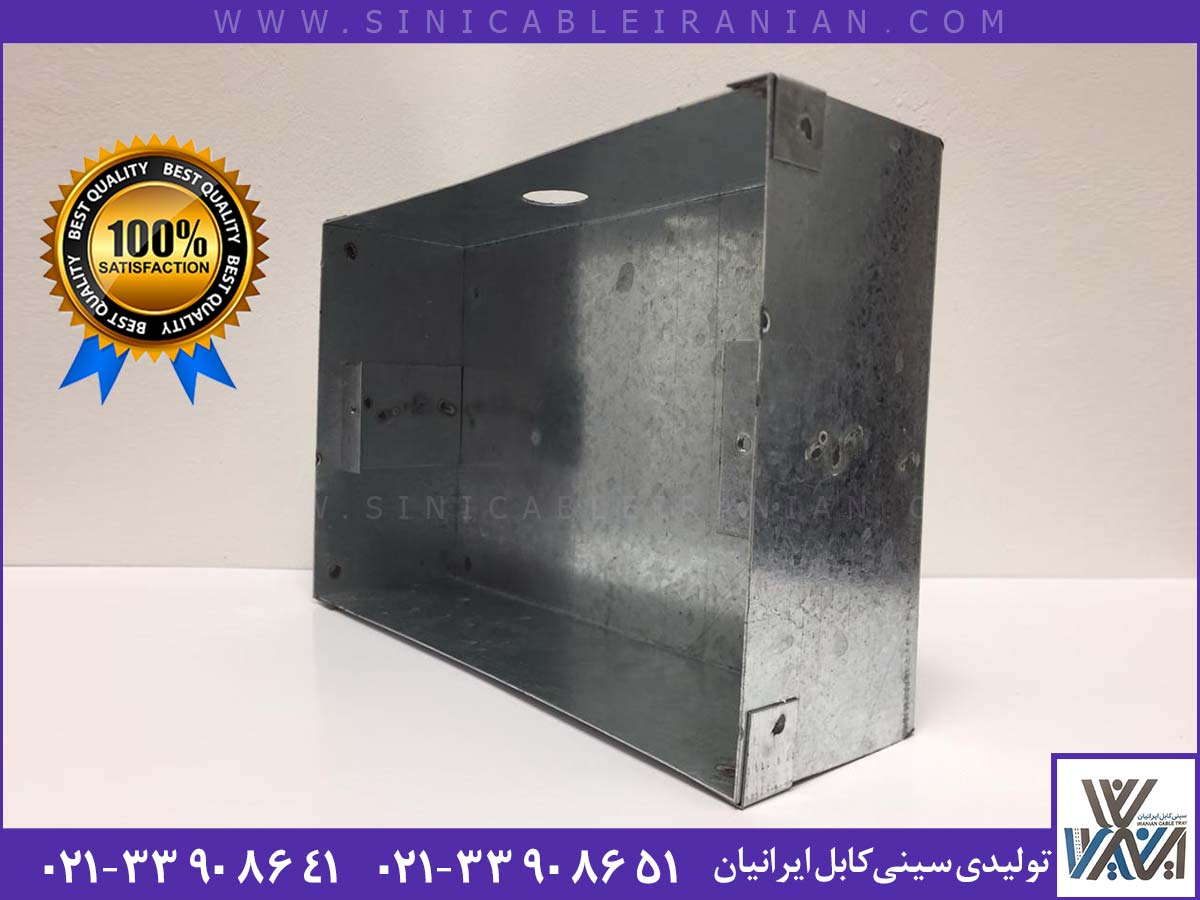

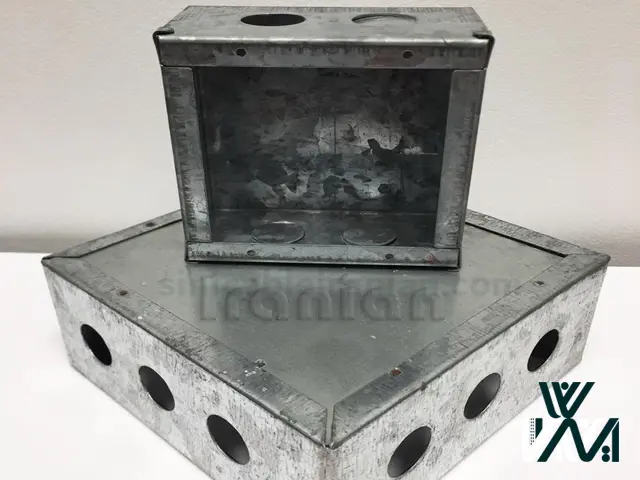

جعبه تقسیم گالوانیزه :

جعبه تقسیم گالوانیزه سینی کابل ایرانیان از ورق گالوانیزه تولید و ساخته میشود قیمت جعبه تقسیم گالوانیزه از جعبه تقسیم چدنی و جعبه تقسیم الومینیومی پایین تر است ولی بابت مقرون صرفه بودن در هزینه ها نباید در سیستم لوله کشی های صنعتی که نیاز به امنیت بالا دارد استفاده شود .

10*10

15*15

20*20

30*30

40*40

 ارتفاع دیواره جعبه تقسیم فلزی 4 سانتیمتر الی 5 سانتیمتر در حالت استاندارد است ولی به دلیل نیاز خریداران و مشتریان، سینی کابل ایرانیان توان تولید جعبه تقسیم گالوانیزه در ابعاد و ارتفاع متنوع حتی بصورت مستطیل جهت رفع نیاز مشتریان محترم را دارد .کاربرد دیگر جعبه تقسیم گالوانیزه در سیستم کابل کشی توسط لوله پی وی سی (pvc )  است.اتصالات مربوط به لوله پی وی سی از جمله بوشن پلاستیکی، براس بوش پلاستیکی ،زانوی عصایی پلاستیکی برای اتصال به جعبه تقسیم گالوانیزه بسیار راحت است در هر طرف بدنه جعبه تقسیم فلزی دو سوراخ بدون رزوه وجود دارد که این سوراخ ها با توجه به سایز جعبه تقسیم تعداد سوراخ ها افزایش پیدا میکند.

درب جعبه تقسیم گالوانیزه بصورت به صفحه از فلز گالوانیزه طراحی و تولید میشود که روی ان دو سوراخ  پیچ خور برای نصب روی جعبه تقسیم گالوانیزه است جعبه تقسیم گالوانیزه روکار مورد استفاده قرار میگیرد. سوراخ های روی جعبه تقسیم پلاستیکی به نوعی طراحی شده که با فشار  وارد کردن انگشت دست میشکند تا بتوان مجرای یا اتصالات مرتبط برای یک نصب آسان را تجربه کرد Pg21؛ pg16؛ pg13/5 بیشترین کاربرد را در یک سیستم سیم کشی برق خانگی و نصب دوربین مدار بسته و … را دارد .
