کاربرد، مزایا و معایب جعبه تقسیم چیست؟

اکتبر 20, 2021 توسط

جعبه تقسیم برق به انگلیسی (power terminal box) یک پوشش محافظ، برای توزیع ایمن یک مدار الکتریکی از یک منبع ورودی به چندین دستگاه خروجی در مدار است.

با وجود این محافظت، تا حد زیادی از آتش‌سوزی جلوگیری شده و باعث حفظ عمر طولانی مدت ارتباط بین سیم و کابل های موجود در آن می گردد.

به جعبه تقسیم برق، جانکشن باکس برق یا جعبه ترمینال برق نیز گفته می شود.

جعبه تقسیم برق یک سازمان دهنده اساسی به ارتباط بین، سیم و کابل های برق در هر ساختمان است. با وجود این جزء مهم براحتی هنگام بروز مشکل می‌توان عیب را پیدا و رفع کرد.

مشاهده محصولات و قیمت: سینی کابل

پس دقت فرمایید که هر جانکشن باکس باید، در یک جا و مکان مشخص قرار گیرد. و از نصب آن در مکان هایی چون سقف کاذب، حفره های دیوار و سایر مکان های پنهان خودداری کنید.

مزایای استفاده از جعبه تقسیم برق

مزایای این پنل محافظ که جزیی از واجبات در سیستم برق کشی ساختمان محسوب می شود شامل موارد زیر است:

  1.  جعبه تقسیم برق باعث جلوگیری تماس مستقیم افراد با سیم های برق می شود و به نوعی افراد را در قبال بر گرفتگی حفاظت می‌کرقند.
  2. محافظ فوق العاده ای برای سیم ها در مقابل هرگونه گرد و غبار و رطوبت است.
  3. مانع از جویده شدن سیم ها توسط جوندگانی چون موش می شود.
  4. باعث طبقه بندی و تقسیم برق در واحد های هر ساختمان می گردد.
  5. یک مانع اصلی برای جلوگیری از آتش سوزی در مواقع بروز حادثه است.

متریال جانکشن باکس Junction Box

یک پنل محافظ، جهت قرارگیری انشعابات سیمهای برق، بسته به نوع کاربرد و مکانی که در آن نصب می‌شود دارای انواع مختلفی است؛ که جنس هر جعبه ترمینال نقش بسزایی در مقاومت و طول عمر آن دارد. با توجه به نوع بکارگیری و مکان مورد استفاده باید جنس جعبه تقسیم را به درستی انتخاب کرد.

پیشنهاد مشاهده محصولات: لوله فولادی برق

جعبه تقسیم ها دارای دو نوع جنس هستند:

  • جعبه تقسیم فلزی
  • جعبه تقسیم پلیمری

جعبه تقسیم فلزی: قاعدتاً مزایای بیشتری نسبت به جانکشن باکس پلیمری دارد و آن هم به دلیل مقاومت بالایی است که در مقابل اشعه ماورا بنفش خواهد داشت.

این نوع جعبه تقسیم ها مقاومت بسیار بالایی در مجاورت دمای بسیار بالا یا بسیار پایین نیز دارند و همین امر موجب می‌شود که شکل اصلی خود را به خوبی حفظ کنند.

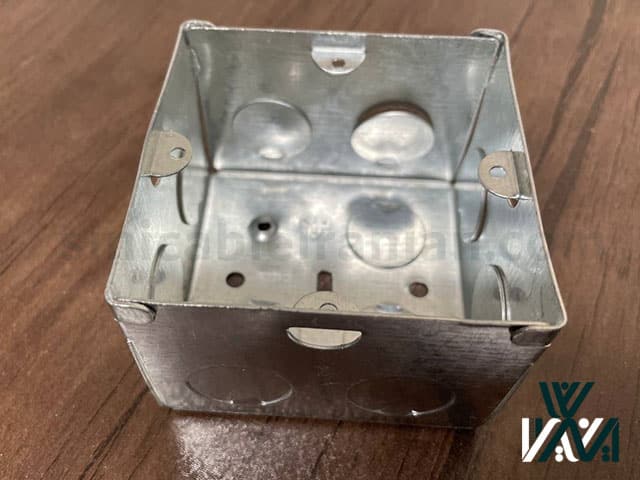

جعبه تقسیم برق فلزی

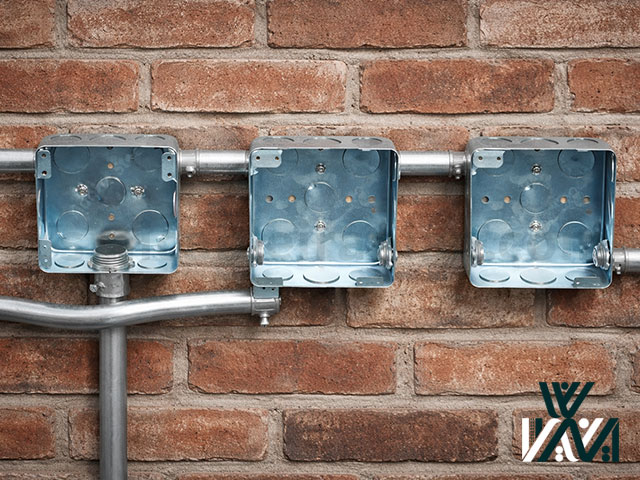

یک نمونه جعبه تقسیم برق نصب شده در کارگاه

در مقابل مزایا و برتری نسبت به نوع پلیمری خود دارای معایبی مانند:

  1. بالا بودن هزینه خرید جعبه تقسیم فلزی نسبت به پلیمری
  2. وزن بالای جعبه ترمینال برق
  3. به دلیل رسانا بودن باید حتما به زمین متصل گردد.
  4. به دلیل فلزی بودنشان در طولانی مدت و قرار گرفتن در مجاورت هوا و رطوبت دچار خوردگی می گردند.

جعبه های تقسیم برق فلزی نیز جهت مقاومت در برابر رطوبت و دما شامل انواع مختلفی می باشند.

جعبه تقسیم فولاد ضد زنگ:

این جعبه تقسیم ها از فلز مقاوم و ضد زنگ فولاد تشکیل شده‌اند. مقاومت بسیار بالایی که فولاد نسبت به رطوبت و دمای بالا دارد؛ جز یکی از بهترین و کاربردی ترین مزایای آن محسوب می شود.

پیشنهاد مطالعه: تفاوت لوله خرطومی برق با لوله فلکسیبل

با توجه به وزن بالایی که دارد، حتماً باید به محل بکارگیری جعبه ترمینال دقت کرده و سپس اقدام به خرید نمایید. جعبه ترمینال فولادی به دلیل مزایای بالایی که دارد، قاعدتاً هزینه بالاتری نیز نسبت به مابقی نوع های فلزی جعبه ترمینال خواهد داشت.

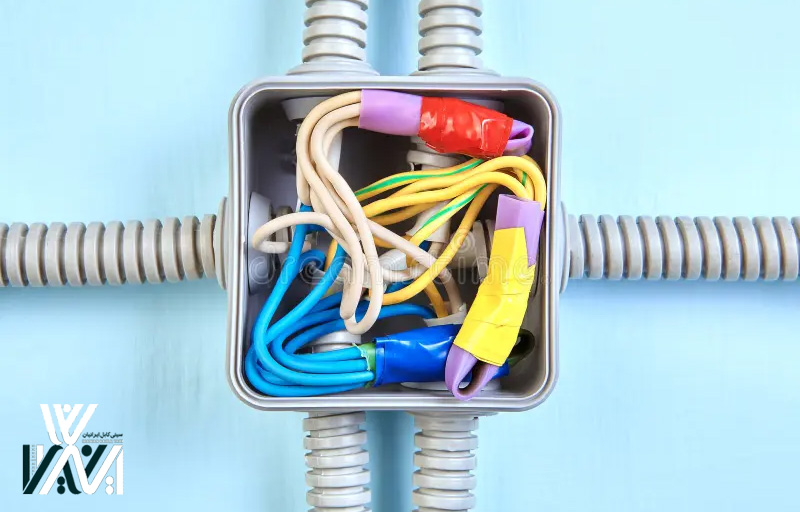

مزایای استفاده از جعبه تقسیم برق

جعبه ترمینال آلومینیومی:

جعبه ترمینال آلومینیومی به نسبت جعبه ترمینال فولادی وزن کمتری دارد. اما در مقابل مقاومت کمتری نیز در برابر رطوبت و دما خواهد داشت. پس در نتیجه باید انتظار خوردگی از آن داشته باشید.

جعبه تقسیم استیلی:

نوع استیلی نسبت به دو نوع قبلی دارای وزن بیشتر و مقاومت کمتر خواهد بود. اما قیمت کمتری نسبت به دو نوع فوق دارد.

برای استفاده از این نوع جعبه تقسیم، حتی امکان در مکان‌هایی نصب و استفاده گردد که، عاری از رطوبت باشد. مانند فضای داخل خانه و از به کارگیری آن در محیط ها با رطوبت بالا جداً باید خودداری کرد.

جانکشن باکس پلیمری یا پلاستیکی:

این نوع جانکشن باکس نیز دارای انواع مختلفی می باشد که شامل موارد زیر است.

جعبه تقسیم پی وی سی:

PVC و یا همان پلی ونیل کلراید، متریال اصلی تشکیل دهنده جعبه تقسیم است. که شامل مزایایی چون:

  1. وزن پایین
  2. مقاوم در برابر خوردگی
  3. قیمت پایین
  4. نارسای جریان برق و مانع اتصالات مختلف
  5. نیاز به اتصال زمین دارد
  6. مقاوم در برابر مواد شیمیایی

با توجه به این مزایا جانکشن باکس پی وی سی از محبوبیت بیشتری میان خریداران برخوردار است. در مقابل مزیت های بالا این نوع جانکشن باکس Junction Box دارای معایبی چون:

  • مقاومت پایین نسبت به حرارت بالا
  • تغییر شکل در مجاورت دما بالا
  • پایداری کمتر در برابر اشعه ماورا بنفش
  • دارای شکستگی بالا در مجاورت دمای پایین

جعبه تقسیم ABS:

نوع ABS در مقایسه با نوع PVC علاوه بر مزایای که پی وی سی دارد. این نوع معایب پی وی سی را برای خود تبدیل به مزایا نیز کرده است. مزایای ای بی اس شامل:

  1. مقاومت بالاتر نسبت به حرارت و دمای بالا
  2. دوام بیشتر
  3. شکنندگی کمتر نسبت به دمای پایین
  4. دارای استقامت بیشتری در مقابل ضربات

جعبه تقسیم برق abs از قیمت بالاتری نسبت به pvc نیز برخوردار است.

جعبه ترمینال فایبرگلاس (Fiberglass Terminal Box):

فایبرگلاس در واقع یک پلاستیک تقویت شده با شیشه است؛ که به‌ عنوان متریال اصلی جعبه ترمینال فایبرگلاس استفاده می گردد.

این جعبه ترمینال نیز به نسبت جعبه ترمینال های هم رده خود دارای مقاومت بالایی در برابر دما و مواد شیمیایی است. و به دلیل نارسا بودن نیازی به اتصال به زمین ندارد.

جعبه ترمینال فایبرگلاس برق

اما در کل جعبه ترمینال های فایبرگلاس و یا پی وی سی و abs نسبت به فلزات وزن کمتر و هزینه کمتری نیز خواهند داشت. اما در مقایسه با فلزات، مقاومت بسیار پایینی در برابر آتش سوزی و حرارت بالا دارند.

در نهایت جنبه‌های تقسیم با متریال های فلز و پلاستیک ساخته و پرداخته می‌شوند و با توجه به شکل و تنوعی که بنا به کاربردشان به آنها داده می‌شود، جهت اهداف مختلف استفاده می گردند.

این اهداف می تواند شامل: یک صفحه صاف جهت حفاظت از اتصال سیم های چند منظوره باشد و یا برای سیم پیچ های دیواری و سقفی به کار گرفته شود.

شایان ذکر است برخی از جعبه تقسیم ها در ابتدای هر ساخت و ساز تعیین و نصب می‌گردند و برخی دیگر جهت اضافه شدن به طراحی سیستم سیم کشی ساختمان مورد استفاده قرار می گیرند.

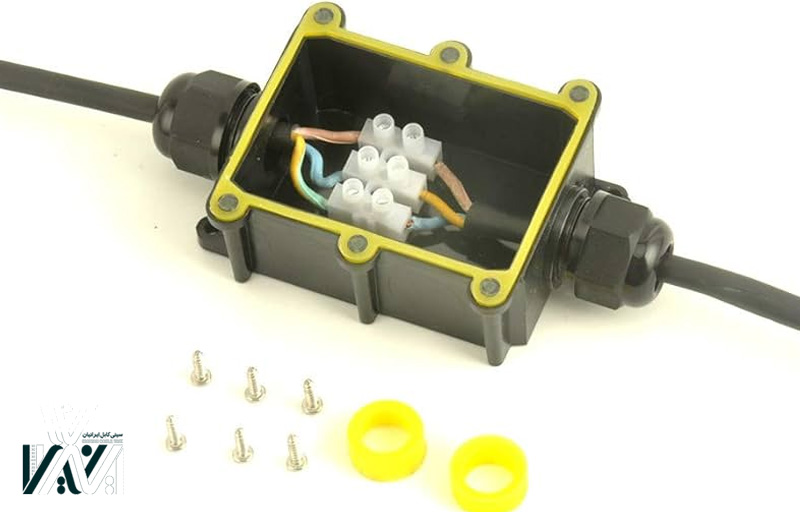

راهنما خرید جعبه تقسیم برق

با توجه به عوامل زیر می توان یک جعبه تقسیم مناسب جهت مقاصد خود انتخاب و تهیه نمایید.

  1. حتماً با توجه به شرایط محیط و مکان درجه حفاظت و ایمنی جعبه تقسیم را بررسی نمایید.
  2. با توجه به نوع و تعداد پایه های درون جعبه های تقسیم که بستگی به نحوه قرارگیری و آرایش سیم ها درون جعبه دارد. اقدام به خرید کنید.
  3. جنس و یا متریال پایه جعبه ترمینال را در نظر داشته باشید.
  4. سایز و شکلی که جعبه تقسیم می تواند داشته باشد نقش بسزایی در انتخاب نهایی شما خواهد داشت.

اندازه و شکل جعبه تقسیم

هر جعبه تقسیم را می‌توان بر اساس ابعاد و اندازه های آن دسته بندی کرد. و در آخر با توجه به نیاز و کاربرد خود و مشورت با متخصصین برق بهترین گزینه را انتخاب کرد.

  • جعبه تقسیم مربع
  • جعبه تقسیم گرد
  • جعبه تقسیم مستطیلی
  • جعبه تقسیم هشت ضلعی
  • جعبه تقسیم سقفی

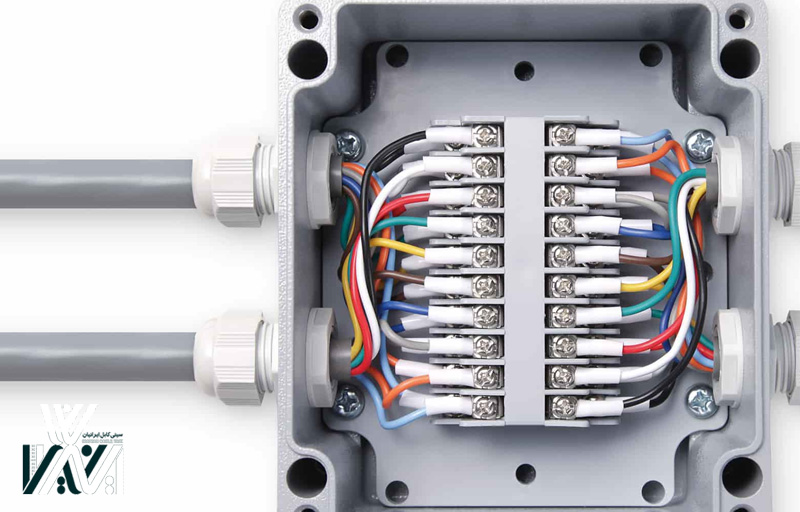

ترمینال جعبه تقسیم

از مهم ترین جزئیات جانکشن باکس می توان به ترمینال آن اشاره کرد. در واقع درون هر جعبه تقسیم نقطه‌ای وجود دارد که دو سیم در آن نقطه به هم متصل می شوند. به این نقطه اتصال، ترمینال گفته می‌شود.

به طور معمول در هر جعبه تقسیم ترمینال های چندگانه وجود دارد. که هر خروجی آن نقش نقطه اتصال دو نوع سیم را بر عهده دارد.

حتماً توجه داشته باشید هنگام اتصال سیم ها در ترمینال، هرکدام از سیم ها بدون عایق و یا روکش باشند. در صورت وجود عایق حتما توسط سیم چین عایق را جدا کنید.

مرسوم ترین جعبه تقسیم در بازار شامل ۴ یا ۶ ترمینال و یا خروجی است. تعداد ترمینال های هر جعبه تقسیم به تعداد اتصال مورد نیاز شما و جزئیات جعبه تقسیم بستگی دارد.

با توجه به اینکه هر ترمینال برای اتصال به یک جفت سیم نیاز دارد. هنگام خرید حتما دقت نمایید که جانکشن باکس مورد نظر دارای ترمینال کافی باشد.

از آنجایی که برای یک اتصال الکتریکی در ترمینال سیم کشی صورت می‌گیرد. با استفاده از یک مولتی متر میتوان ولتاژ برق را در سراسر سیم های اتصال داده شده اندازه گیری کنید.

انواع ترمینال (Terminal)

انواع ترمینال کاملا به نحوه اتصال سیم ها بستگی دارد که شامل موارد زیر می شود.

  1. ترمینال تنظیم شونده توسط پیچ گوشتی: به دلیل ساختاری که دارد جهت سرعت بخشیدن به کار طراحی شده است. و توسط پیچ کردن هر سیم به محل مورد نظر نصب می گردد.
  2. ترمینال تک پیچی: همانطور که از نامش پیداست با استفاده از یک پیچ تمام سیم ها را به نقطه اتصال وصل می کند.
  3. ترمینال نگهدارنده: نسل جدید ترمینال ها می باشد و به جای وصل کردن سیم ها با فشار دادن آنها اتصال صورت می‌گیرد.

نکات ایمنی جهت نصب جعبه تقسیم

  • حتی الامکان جعبه ترمینال ها در گوشه دیوار ها با فاصله ۲۵ تا ۴۰ سانتی متر از سقف نصب گردند.
  • درب جعبه تقسیم در دسترس باشد و سیم ها به طور منظم در آن قرار داشته باشند و از جعبه بیرون زده نباشند.
  • تمام سیم های برق، درون جعبه تقسیم برق باید دارای عایق باشند. چرا که در صورت نبود عایق ممکن است دچار برق گرفتگی شوید.
